Construindo um Cajon



Olá Galerinha, nesse post vamos falar um pouquinho sobre Cajon, um instrumento bem simples de se fazer, mas com um resultado incrível em se tratando de instrumentos de percussão, o grande segredo para se obter uma boa qualidade é o material a ser usado, em geral, o cajon é fabricado em madeira, se você é um perfeccionista como eu, vai adorar o som de um cajon fabricado em cedro ou mogno, mas por ser madeiras “complicadas” de se encontrar um substituto bem legal e com um resultado bacana é o MDF, nesse post postarei algumas fotos do passo a passo da construção desse instrumento.

                Bem, agora chega de bla bla bla e vamos botar a mão na massa, ou melhor, na madeira rsss, bem no finalzinho do post vou colocar a planta com as medidas ok?



Todo trabalho para ser bem feito precisa de um projeto bem elaborado, depois de tantas dores de cabeça, um ajuste aqui e outro ali, cheguei a essa conclusão de projeto, espero que te agrade assim como tem me agradado...

                Os materiais que você irá usar serão:
1 – Uma Chapa de MDF (ou madeira de sua preferência) de 15mm...
2 – Cola ( eu sugiro a Cascorez, aquela do rotulo azul)...
3 – Parafusos diversos...
4 – Ferramentas diversas, Tupia, grosa, serra tico tico, furadeira e etc...
5 – Paciência, Muita paciência, essa é a virtude dos Luthiers...

                Materiais em mãos, ferramentas também, projeto impresso, agora sim vamos começar a detalhar nosso cajon começando pelas demarcações na chapa de MDF...



Eu comecei pelas laterais mas isso é opcional, eu tracei os riscos da tampa e do fundo primeiro...


Aqui a parte de tráz, nessa hora já aproveite para fazer a demarcação de onde ficará o duto de ar, use 10cm de raio...



Chegou a hora do corte, todo cuidado é pouco nessa hora, qualquer errinho nessa etapa é fatal pois pode-se perder a peça.



 Detesto coisa simples de mais, por isso achei esse modelinho bem bacana para nosso projeto, aquela história de que um cajon tem que ser quadrado não consegue entrar na minha cabeça...



Faça um furo com a furadeira para dar espaço para se trabalhar com a tico tico...



 e procure cortar do risco para dentro para evitar que ele fique frouxo, é melhor chegar alguns cantinhos na grosa do que ter que cortar outra peça não é verdade?


 Faça o teste encaixando o duto para ver se está tudo certinho...



Depois de todas as peças cortadas é hora de começar a uni-las...



Não tenha dó de cola, ela ajuda e miuto na vedação do instrumento...



Para que fiquem bem unidas as peças, parafuse-as e deixe secar por pelo menos 24h. os parafusos podem ser retirados ou deixados sem problemas isso é opcional eu não vejo necessidade de deixa-los desde que a colagem tenha sido perfeita...



Feche todos os lados com bastante cola para que não fique falhas...




Os parafusos são bastante importantes para que a união das mesmas seja perfeita, depois de colado use a plaina para retirar as sobras das peças......




Depois das peças unidas, use a tupia para "quebrar" os cantos, e lixe bem para que não fique nenhuma imperfeição, feito isso, com o auxilio de um rolinho de lã aplique uma boa camada de antiruido, dilua bem para que possa ficar uma substancia pastosa, dilua sempre em pequenas quantidades para evitar desperdício, esse material é facilmente encontrado em casas de tintas ou em materiais para construção...



 Depois da esteira bem esticada é hora de trabalhar-mos a frente do cajon, rebaixe os parafusos até que fiquem de forma a evitar acidente como na figura a baixo...

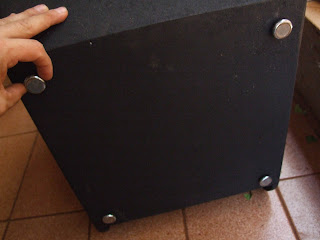

Hora de fixar os pesinhos, existem vários tipos diferentes no mercado, eu optei por esses por serem mais resistentes...


Estamos quase lá, com a frente já posta no lugar e fixada pelos parafusos vamos prender o assento...

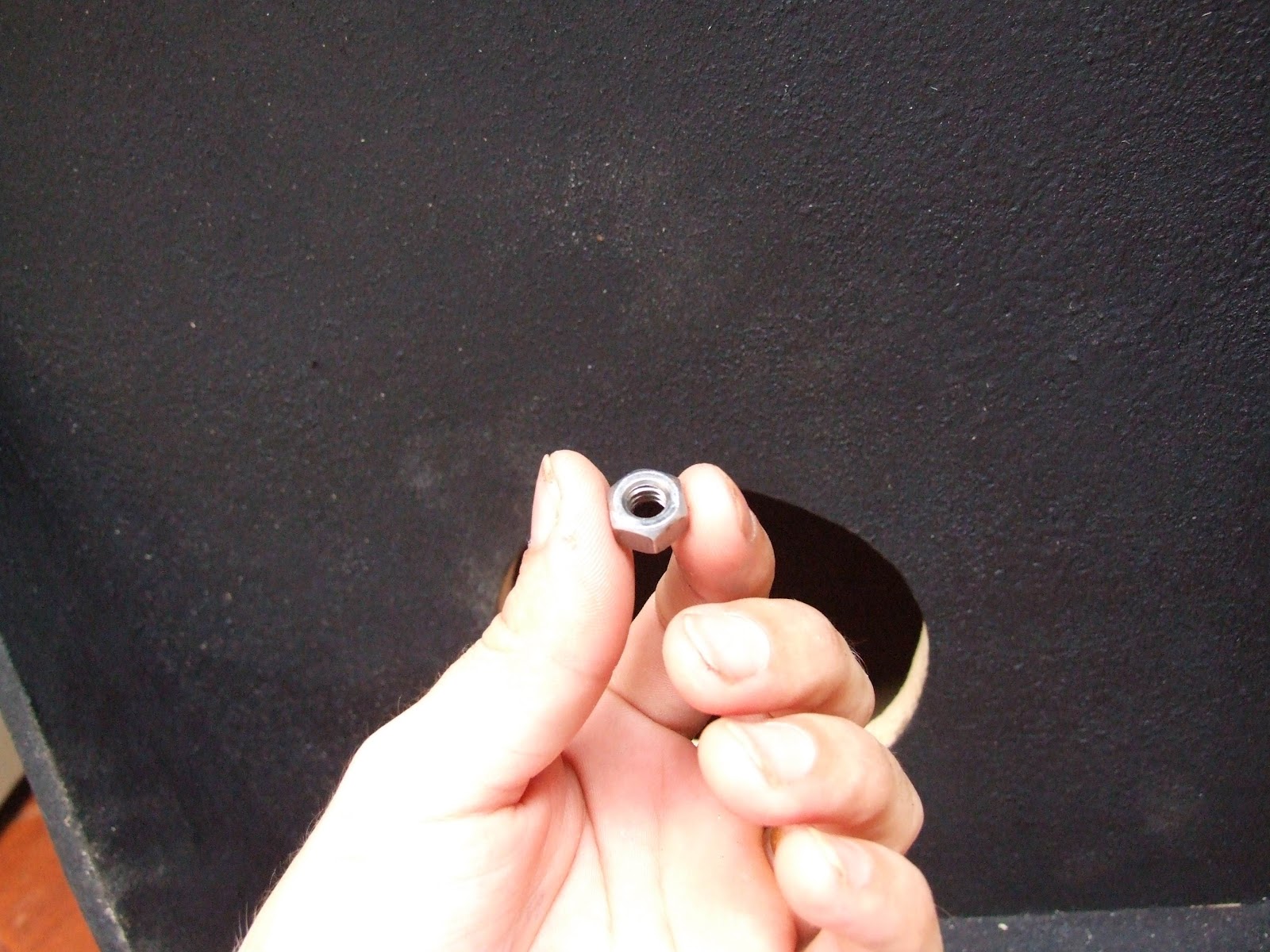

Marque e fure a parte superior do instrumento para que possa encaixar os parafusos, fixe por dentro para que possa ter maior firmesa ...



 Encaixe o duto de ar...



Personalize como achar melhor...



Use o selador em cima da personalização, eu usei para a tampa o MDF de 0,3mm, existem vários modelinhos do MDF com várias estampas diferentes que valem a pena ser exploradas...


Com o auxilio de uma boneca espalhe bem o selador e deixe secar...


Veja o resultado final...



Aqui ele visto pela parte traseira...




E como prometido, a planta dele com todas as medidas, é só baixar imprimir e correr pro abraço, use com moderação rsss...




Bom galerinha, por hoje é isso, espero ter ajudado,  e como eu digo, dúvidas sempre surgem então:... Gostou do post? Comente... Ainda tem dúvidas? Pergunte... Terei o maior prazer em poder ajudar...
Um grande abraço e até a próxima...
